Acero de refuerzo para mampostería

Definiciones para acero de refuerzo

Si al concreto, que es la mezcla de agua con cemento Portland más agregados gruesos y finos, se le coloca acero de refuerzo, se obtiene concreto armado.

El acero de refuerzo, según su posición dentro de los castillos, cadenas y la propia mampostería, se le denomina:

Refuerzo longitudinal
Refuerzo transversal
Refuerzo horizontal

Refuerzo longitudinal

Es el acero dispuesto a lo largo de las cadenas y castillos. El mínimo de piezas es 4 (una en cada esquina).

Refuerzo transversal

Es el acero normalmente en forma de cuadrado o rectángulo que abraza al acero longitudinal. También se le llama estribo o anillo.

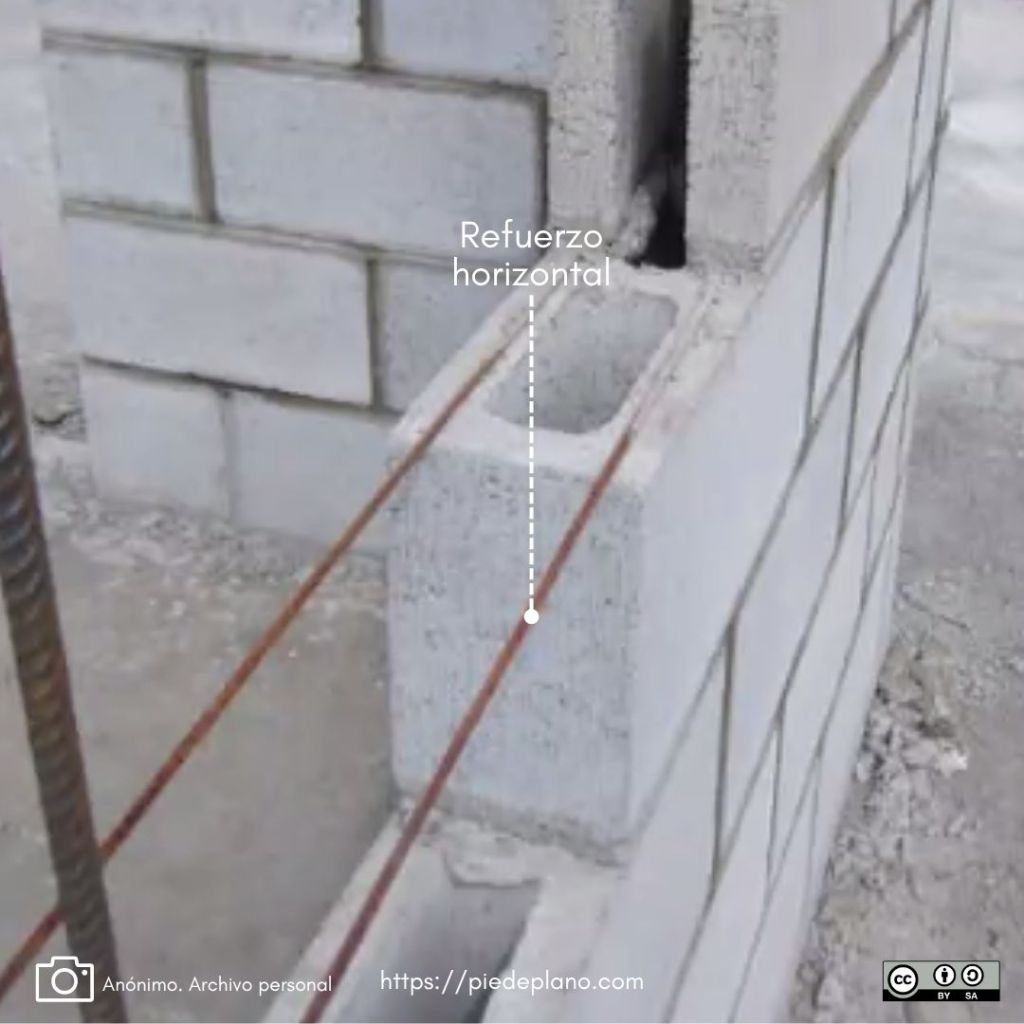

Refuerzo horizontal

Como su nombre lo indica, es el acero colocado horizontalmente entre las hiladas de un muro. Es indispensable que en cada uno de los extremos se amarre en los castillos.

Materiales para acero de refuerzo

Para el diseño y construcción de estructuras de mampostería se permite acero de refuerzo de tres tipos:

Barras corrugadas
Mallas de alambres corrugados

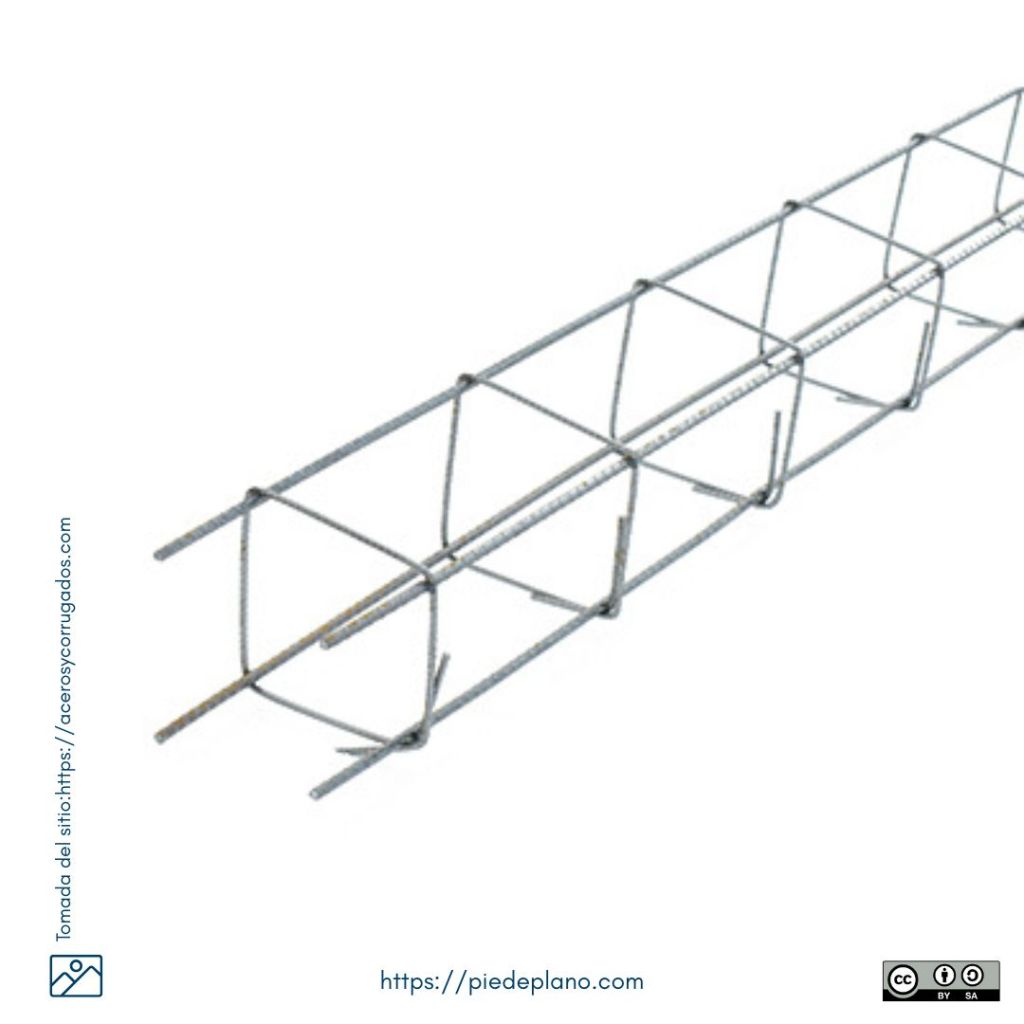

Armaduras soldadas para castillos y dalas

Barras corrugadas

El término «barras» es técnicamente el nombre que reciben las varillas; las cuales se aceptan de dos tipos: varillas corrugadas con diámetros comunes y el varillín, con diámetros más pequeños.

Las varillas corrugadas convencionales se usan para el refuerzo longitudinal de cadenas y castillos. En tanto que el varillín sólo se usa como refuerzo horizontal.

Varillas convencionales

No.	Ø en pulgadas	Ø en milímetros
3	3/8″	9.50
4	1/2″	12.70
5	5/8″	15.90
6	3/4″	19.10
8	1″	25.40
10	1 1/4″	31.8
12	1 1/2″	38.10

Si deseas conocer más sobre la nomenclatura de las varillas, da clic aquí

Varillín

No.	Ø en pulgadas	Ø en milímetros
1.25	5/32″	3.97
1.5	3/16″	4.76
2	1/4″	6.35
2.5	5/16″	7.93

Se permite el uso de barras lisas (alambrón de ¼”) sólo como refuerzo transversal en castillos y dalas (estribos). Para el caso de refuerzo horizontal (varillas ahogadas en el mortero de las hiladas) está prohibido el uso de escalerillas.

Mallas de alambres corrugados

Este tipo de acero se refiere a la comúnmente llamada malla electrosoldada, la cual se vende por rollos de 2.50m de ancho por 40m, 80m o 120m de longitud; o en hojas de 2.50m X 6.00m.

Diseño	Ø en milímetros
6 X 6-10/10	3.43
6 X 6-8/8	4.11
6 X 6-6/6	4.88
6 X 6-4/4	5.72
6 X 6-1/4-1/4	6.35

Los primeros números «6 X 6» se refieren a las dimensiones en pulgadas de la retícula que conforma a la malla; en tanto que los últimos dos indican el calibre de la varilla. Se repiten los números toda vez que se refiere a las medidas de las varillas en ambos sentidos (vertical y horizontal)
