Válvula check tipo columpio

Pie de Plano/Israel Hernández Ortega
septiembre, 2025

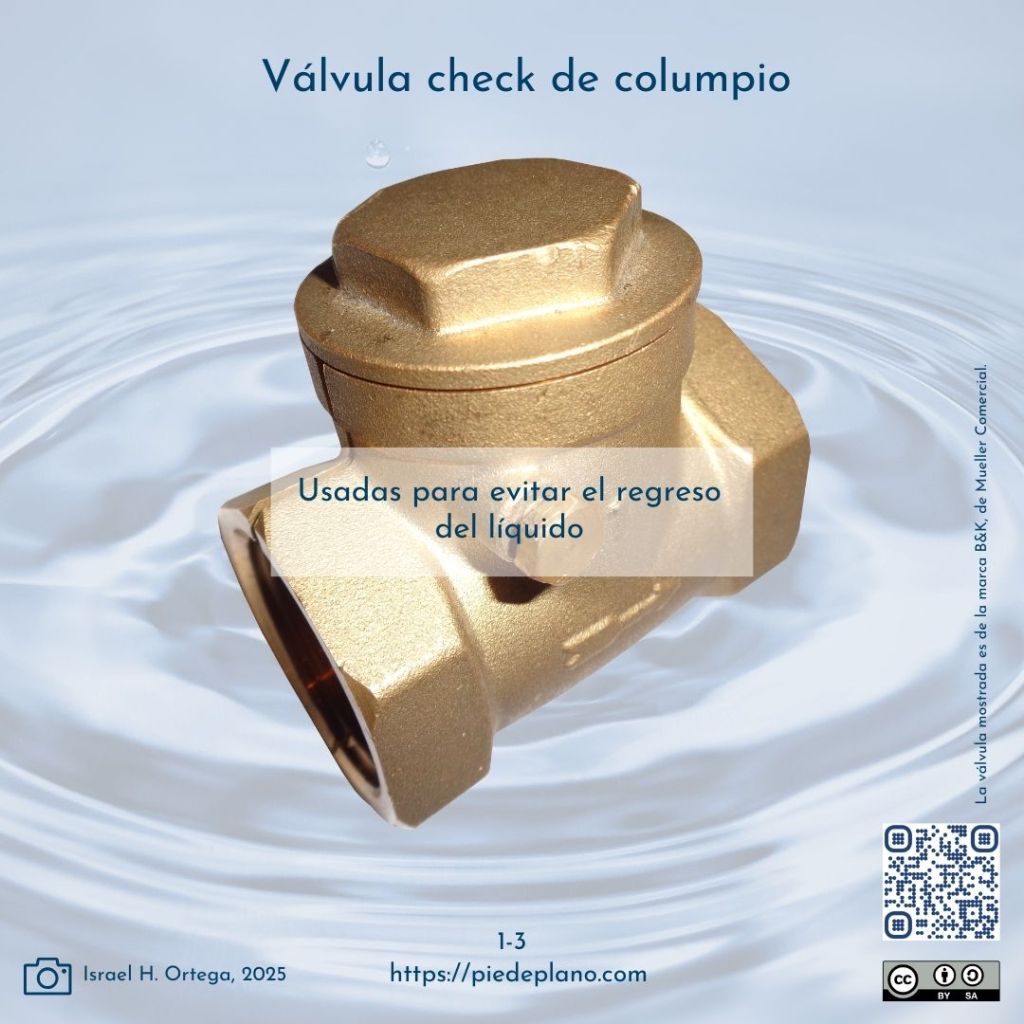

Las válvulas check son también conocidas como válvulas antirretorno, pues la circulación de los líquidos en su interior es en un sólo sentido. Se utilizan en aquellos lugares donde se quiera evitar que el agua se regrese.

Dentro de la categoría de válvulas check, existen los siguientes tipos:

• Válvula check tipo columpio (horizontal y vertical)
• Válvula check tipo resorte
• Válvula check tipo pistón

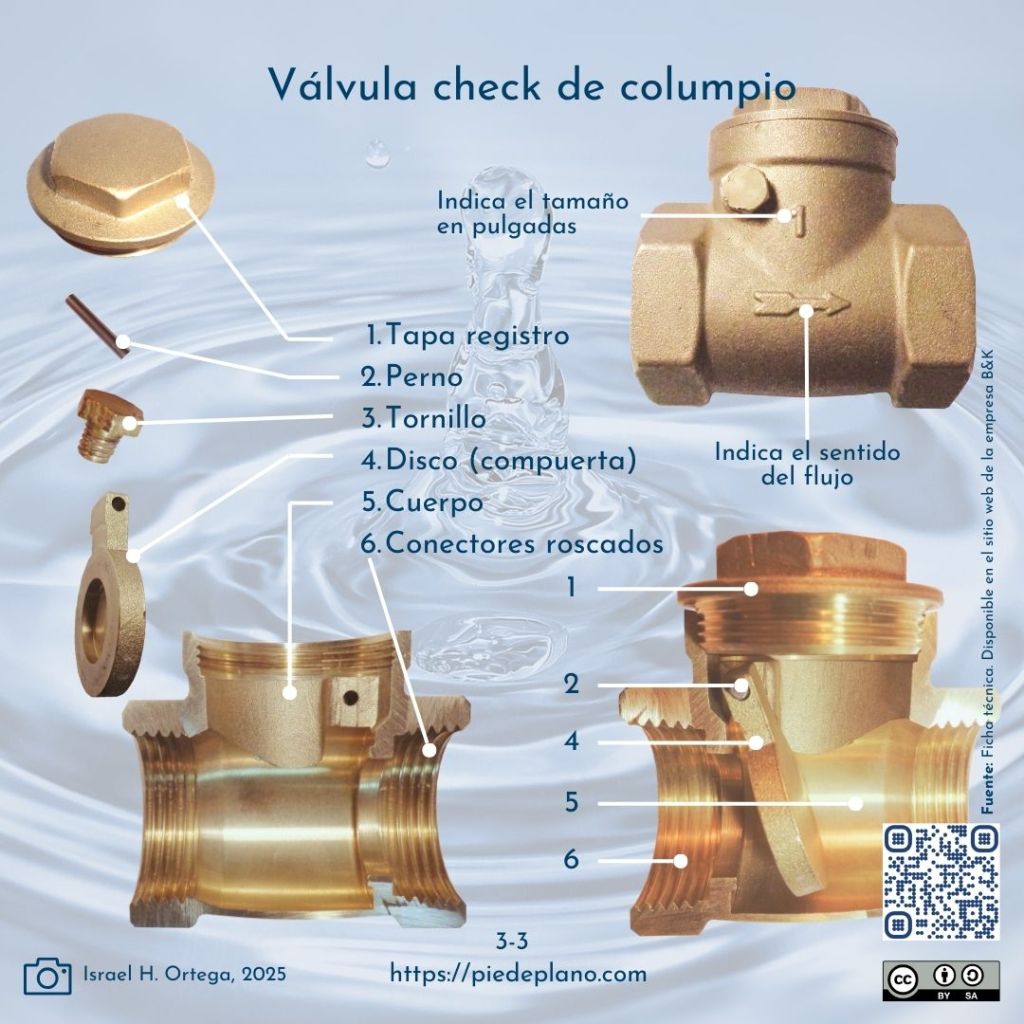

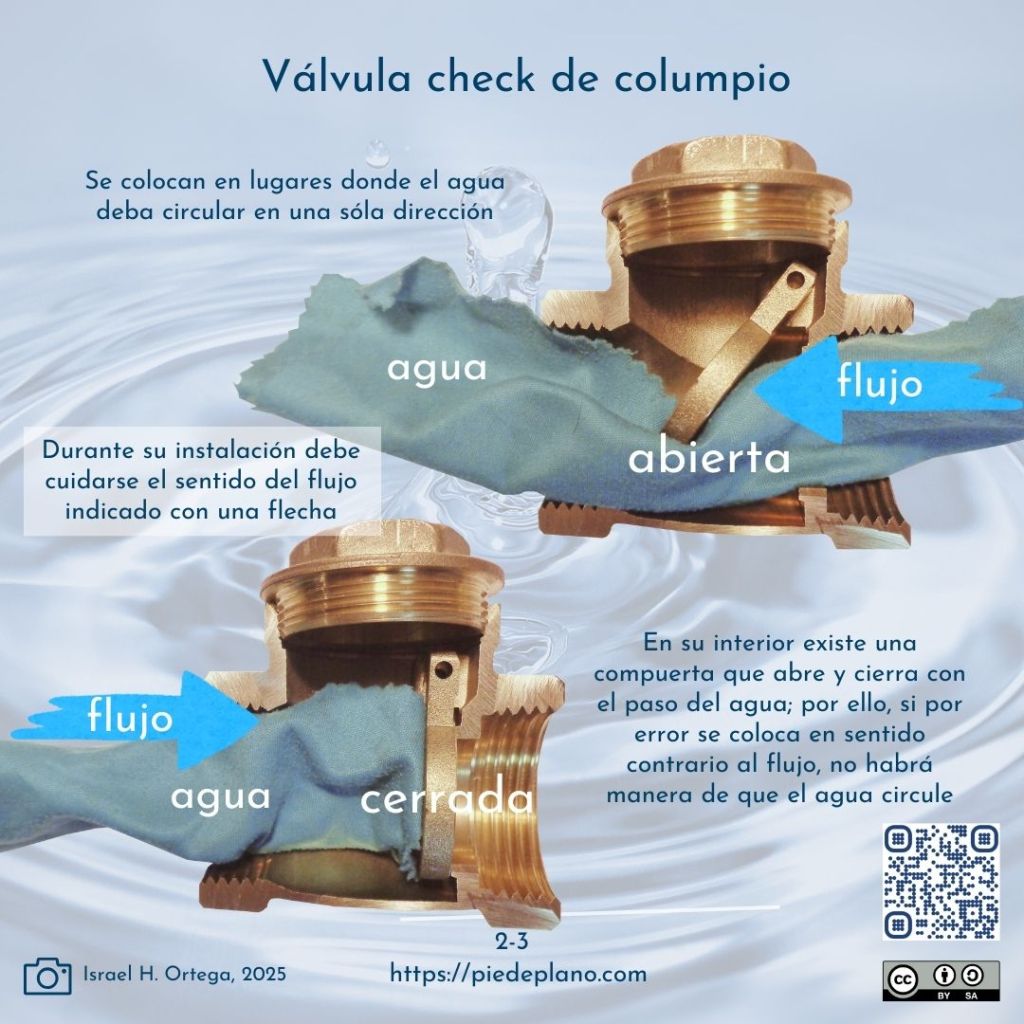

En las siguientes imágenes se muestra el funcionamiento de una válvula check tipo columpio horizontal, cuyo funcionamiento es que en su interior tiene una tapa que, para abrir, se mueve gracias al empuje de los líquidos en movimiento, permitiendo el paso de los fluidos.

Una vez que se detiene el movimiento, la tapa por su propio peso desciende para evitar el regreso de los líquidos.

Fuente:

• Gobierno de la Ciudad de México. Normas de Construcción de la Administración Pública.
• Mueller Comercial de México. Fichas Técnicas de válvulas y llaves
• Rotoplas. Catálogo Tuboplus
• Truper. Catálogo Nacional, 2025
• UNAM: DGOC. Disposiciones en Materia de Instalaciones Hidráulicas, Sanitarias y de Protección Contra Incendio
